அல்ட்ரா காம்பாக்ட் IQ மாடுலேட்டர் சார்பு கட்டுப்படுத்தி தானியங்கி சார்பு கட்டுப்படுத்தி
அம்சம்
•IQ மாடுலேட்டர்களுக்கு மூன்று சார்புகளை வழங்குகிறது பண்பேற்றம் வடிவம் சுயாதீனமானது:
•QPSK, QAM, OFDM, SSB சரிபார்க்கப்பட்டது
•பிளக் அண்ட் ப்ளே:
கைமுறை அளவுத்திருத்தம் தேவையில்லை அனைத்தும் தானியங்கி
•I, Q ஆயுதங்கள்: உச்ச மற்றும் பூஜ்ய முறைகளில் கட்டுப்பாடு உயர் அழிவு விகிதம்: 50dB அதிகபட்சம்1
•P கை: Q+ மற்றும் Q- முறைகளில் கட்டுப்பாடு துல்லியம்: ± 2◦
•குறைந்த சுயவிவரம்: 40மிமீ(அங்குலம்) × 28மிமீ(அங்குலம்) × 8மிமீ(அங்குலம்)
•உயர் நிலைத்தன்மை: முழுமையாக டிஜிட்டல் செயல்படுத்தல் பயன்படுத்த எளிதானது:
• மினி ஜம்பருடன் கைமுறை செயல்பாடு UART2 மூலம் நெகிழ்வான OEM செயல்பாடுகள்
• சார்பு மின்னழுத்தங்களை வழங்க இரண்டு முறைகள்: a. தானியங்கி சார்பு கட்டுப்பாடு b. பயனர் வரையறுக்கப்பட்ட சார்பு மின்னழுத்தம்
விண்ணப்பம்
•LiNbO3 மற்றும் பிற IQ மாடுலேட்டர்கள்
•QPSK, QAM, OFDM, SSB மற்றும் பல
•ஒத்திசைவான பரிமாற்றம்
செயல்திறன்

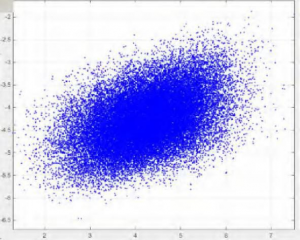

படம் 1. விண்மீன் கூட்டம் (கட்டுப்படுத்தி இல்லாமல்)
படம் 2. QPSK விண்மீன் கூட்டம் (கட்டுப்படுத்தியுடன்

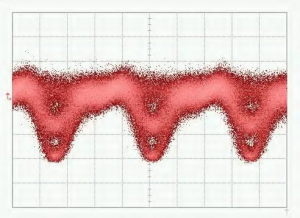

படம் 3. QPSK-கண் முறை
படம் 5. 16-QAM விண்மீன் தொகுப்பு முறை
படம் 4. QPSK ஸ்பெக்ட்ரம்
படம் 6. 16-QAM நிறமாலை
விவரக்குறிப்புகள்
| அளவுரு | குறைந்தபட்சம் | வகை | அதிகபட்சம் | அலகு |
| கட்டுப்பாட்டு செயல்திறன் | ||||
| I, Q கைகள் கட்டுப்படுத்தப்படுகின்றனபூஜ்யம் (குறைந்தபட்சம்) அல்லதுஉச்சம் (அதிகபட்சம்) புள்ளி | ||||
| அழிவு விகிதம் | மெர்1 | 50 | dB | |
| P கை கட்டுப்படுத்தப்படுகிறதுகே+(வலது (இருபக்கத் தொடர்) அல்லதுகே-( இடது (இருபக்கத் தொடர்) புள்ளி | ||||
| குவாடில் துல்லியம் | −2 | +2 | பட்டம்2 | |
| நிலைப்படுத்தல் நேரம் | 15 | 20 | 25 | s |
| மின்சாரம் | ||||
| நேர்மறை சக்தி மின்னழுத்தம் | +14.5 | +15 | +15.5 | V |
| நேர்மறை மின்னோட்டம் | 20 | 30 | mA | |
| எதிர்மறை சக்தி மின்னழுத்தம் | -15.5 | -15 - | -14.5 | V |
| எதிர்மறை சக்தி மின்னோட்டம் | 8 | 15 | mA | |
| வெளியீட்டு மின்னழுத்த வரம்பு | -14.5 | +14.5 | V | |
| டைதர் வீச்சு | 1%Vπ | V | ||
| ஆப்டிகல் | ||||
| உள்ளீட்டு ஆப்டிகல் பவர்3 | -30 - | -8 | dBm | |
| உள்ளீட்டு அலைநீளம் | 1100 தமிழ் | 1650 - अनुक्षिती,1650, 1650, 1650, | nm | |
1. MER என்பது மாடுலேட்டர் அழிவு விகிதத்தைக் குறிக்கிறது. அடையப்பட்ட அழிவு விகிதம் பொதுவாக மாடுலேட்டர் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள மாடுலேட்டரின் அழிவு விகிதமாகும்.
2. உள்ளீட்டு ஒளியியல் சக்தி தேர்ந்தெடுக்கப்பட்ட சார்பு புள்ளியில் ஒளியியல் சக்தியுடன் ஒத்துப்போகவில்லை என்பதை நினைவில் கொள்ளவும். சார்பு மின்னழுத்தம் −Vπ முதல் +Vπ வரை இருக்கும்போது மாடுலேட்டர் கட்டுப்படுத்திக்கு ஏற்றுமதி செய்யக்கூடிய அதிகபட்ச ஒளியியல் சக்தியை இது குறிக்கிறது.
பயனர் இடைமுகம்
படம் 5. அசெம்பிளி
| குழு | செயல்பாடு | விளக்கம் |
| மீட்டமைக்கவும் | ஜம்பரைச் செருகி 1 வினாடிக்குப் பிறகு வெளியே இழுக்கவும். | கட்டுப்படுத்தியை மீட்டமைக்கவும் |
| சக்தி | சார்பு கட்டுப்படுத்திக்கான சக்தி மூலம் | V- மின்சார விநியோகத்தின் எதிர்மறை மின்முனையை இணைக்கிறது |
| V+ மின் விநியோகத்தின் நேர்மறை மின்முனையை இணைக்கிறது. | ||
| நடு போர்ட் தரை மின்முனையுடன் இணைகிறது. | ||
| துருவ1 | PLRI: ஜம்பரைச் செருகவும் அல்லது வெளியே இழுக்கவும் | ஜம்பர் இல்லை: பூஜ்ய பயன்முறை; ஜம்பருடன்: உச்ச பயன்முறை |
| PLRQ: ஜம்பரைச் செருகவும் அல்லது வெளியே இழுக்கவும். | ஜம்பர் இல்லை: பூஜ்ய பயன்முறை; ஜம்பருடன்: உச்ச பயன்முறை | |
| PLRP: ஜம்பரைச் செருகவும் அல்லது வெளியே இழுக்கவும் | ஜம்பர் இல்லை: Q+ பயன்முறை; ஜம்பர் உடன்: Q- பயன்முறை | |
| எல்.ஈ.டி. | தொடர்ந்து | நிலையான நிலையில் வேலை செய்தல் |
| ஒவ்வொரு 0.2 வினாடிக்கும் ஆன்-ஆஃப் அல்லது ஆஃப்-ஆன் | தரவைச் செயலாக்குதல் மற்றும் கட்டுப்பாட்டுப் புள்ளியைத் தேடுதல் | |
| ஒவ்வொரு 1 வினாடிக்கும் ஆன்-ஆஃப் அல்லது ஆஃப்-ஆன் | உள்ளீட்டு ஒளியியல் சக்தி மிகவும் பலவீனமாக உள்ளது. | |
| ஒவ்வொரு 3 வினாடிக்கும் ஆன்-ஆஃப் அல்லது ஆஃப்-ஆன் | உள்ளீட்டு ஒளியியல் சக்தி மிகவும் வலுவாக உள்ளது. | |
| பி.டி.2 | ஃபோட்டோ டையோடு இணைக்கவும் | PD போர்ட் ஃபோட்டோடியோடின் கேத்தோடு இணைக்கிறது. |
| GND போர்ட் ஃபோட்டோடியோடின் அனோடை இணைக்கிறது. | ||
| சார்பு மின்னழுத்தங்கள் | இல், Ip: I ஆர்மிற்கான சார்பு மின்னழுத்தம் | Ip: நேர்மறை பக்கம்; இதில்: எதிர்மறை பக்கம் அல்லது தரை |
| Qn, Qp: Q கைக்கான சார்பு மின்னழுத்தம் | Qp: நேர்மறை பக்கம்; Qn: எதிர்மறை பக்கம் அல்லது தரை | |
| Pn, Pp: P கைக்கான சார்பு மின்னழுத்தம் | Pp: நேர்மறை பக்கம்; Pn: எதிர்மறை பக்கம் அல்லது தரை | |
| UART க்கு | UART வழியாக கட்டுப்படுத்தியை இயக்கவும். | 3.3: 3.3V குறிப்பு மின்னழுத்தம் |
| GND: தரை | ||
| RX: கட்டுப்படுத்தியின் பெறுதல் | ||
| TX: கட்டுப்படுத்தியின் பரிமாற்றம் |
1 போலார் அமைப்பு RF சிக்னலைப் பொறுத்தது. அமைப்பில் RF சிக்னல் இல்லாதபோது, போலார் நேர்மறையாக இருக்க வேண்டும். RF சிக்னல் ஒரு குறிப்பிட்ட அளவை விட அதிக வீச்சைக் கொண்டிருக்கும்போது, போலார் நேர்மறையிலிருந்து எதிர்மறையாக மாறும். இந்த நேரத்தில், பூஜ்ய புள்ளி மற்றும் உச்ச புள்ளி ஒன்றுக்கொன்று மாறும். Q+ புள்ளி மற்றும் Q- புள்ளியும் ஒன்றுக்கொன்று மாறும். போலார் சுவிட்ச் பயனரை துருவத்தை மாற்ற உதவுகிறது.
செயல்பாட்டு புள்ளிகளை மாற்றாமல் நேரடியாக.
2கட்டுப்படுத்தி ஃபோட்டோடையோடு பயன்படுத்துதல் அல்லது மாடுலேட்டர் ஃபோட்டோடையோடு பயன்படுத்துதல் ஆகியவற்றுக்கு இடையே ஒரே ஒரு தேர்வு மட்டுமே தேர்ந்தெடுக்கப்பட வேண்டும். ஆய்வக சோதனைகளுக்கு கட்டுப்படுத்தி ஃபோட்டோடையோடு பயன்படுத்துவது இரண்டு காரணங்களுக்காக பரிந்துரைக்கப்படுகிறது. முதலாவதாக, கட்டுப்படுத்தி ஃபோட்டோடையோடு தரங்களை உறுதி செய்துள்ளது. இரண்டாவதாக, உள்ளீட்டு ஒளி தீவிரத்தை சரிசெய்வது எளிது. மாடுலேட்டரின் உள் ஃபோட்டோடையோடு பயன்படுத்தினால், ஃபோட்டோடையோடு வெளியீட்டு மின்னோட்டம் உள்ளீட்டு சக்திக்கு கண்டிப்பாக விகிதாசாரமாக இருப்பதை உறுதிசெய்யவும்.
