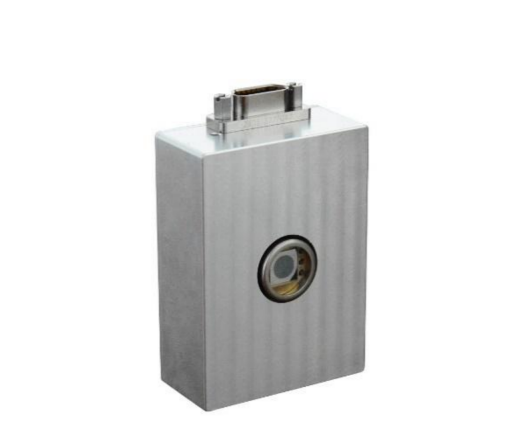

Rof-QPD தொடர் APD/PIN ஒளி உணரி நான்கு-பகுதி ஒளிமின்னியல் கண்டறிதல் தொகுதி 4 பகுதி ஒளி உணரி

சுருக்கமான விளக்கம்:

ஆர்-க்யூபிD-A/Bதொடர் நான்கு கால்வட்ட PIN ஒளியியல் கண்டறிதல் தொகுதியானது, இறக்குமதி செய்யப்பட்ட நான்கு கால்வட்ட ஒளி இருமுனையங்களைப் பயன்படுத்துகிறது, மின்வழங்கல் சுற்றுகள் மற்றும் அதற்கேற்ற குறைந்த இரைச்சல் பெருக்கச் சுற்றுகளை ஒருங்கிணைக்கிறது, மேலும் இது குறைந்த இரைச்சல், அதிக துரித செயல்பாடு மற்றும் வேகமான பதிலளிப்பு வேகம் ஆகிய பண்புகளைக் கொண்டுள்ளது. இது லேசர் ஒருமுகப்படுத்தல், லேசர் தொடர்பு மற்றும் லேசர் வழிகாட்டுதல் போன்ற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. R-QPD-A-20K மற்றும் R-QPD-B-20K முக்கியமாக இடஞ்சார்ந்த ஒளியியல் பாதைகளில் லேசர் கற்றைகளின் நிலையை அளவிடப் பயன்படுத்தப்படுகின்றன. பயனர்கள் அதற்கேற்ற தரவு சேகரிப்புத் தொகுதிகளைத் தேர்ந்தெடுத்து, மேல்நிலை கணினி மென்பொருள் மூலம் புள்ளியின் நிலையை நிகழ் நேரத்தில் காண்பிக்கலாம். இரண்டாம் நிலை மேம்பாட்டிற்காகத் தொடர்பு நெறிமுறைகளும் வழங்கப்படலாம்.R-QPD-A-20M ஆனது முக்கியமாக இலக்கைக் கைப்பற்றுவதற்கும் கண்காணிப்பதற்கும், அத்துடன் உயர்-துல்லியமான கோண அளவீட்டில் துடிப்பு அதிர்வெண் சமிக்ஞைகளைக் கண்டறிவதற்கும் பயன்படுத்தப்படுகிறது. இந்த மாட்யூல், மின்சாரம் மற்றும் 4-சேனல் சுயாதீன சமிக்ஞை வெளியீட்டை அடைவதற்காக J30J DB15 இணைப்பியைப் பயன்படுத்துகிறது..


தயாரிப்பு விவரம்

ரோஃபியா ஆப்டோஎலக்ட்ரானிக்ஸ், ஒளியியல் மற்றும் ஃபோட்டானிக்ஸ் சார்ந்த எலக்ட்ரோ-ஆப்டிக் மாடுலேட்டர் தயாரிப்புகளை வழங்குகிறது.

தயாரிப்பு குறிச்சொற்கள்

அம்சம்

நிறமாலை வரம்பு 400~1700nm

வேகமான பதிலளிப்பு வேகம்

l விருப்ப ஒளி உணர்திறன் மேற்பரப்பு

4 சுயாதீன பெருக்கச் சுற்றுகளை ஒருங்கிணைக்கவும்

குறைந்த இரைச்சல்

l கச்சிதமான அமைப்பு

ஒற்றை மின்சாரம்

நான்கு-கால் பகுதி ஒளி உணரி QPD PIN ஒளி உணரி நான்கு-கால் பகுதி ஒளிமின்னியல் கண்டறிதல் தொகுதி APD ஒளி உணரி 4 கால் பகுதி ஒளி உணரி

விண்ணப்பம்

l லேசர் சீரமைப்பு

லேசர் வழிகாட்டுதல்

விண்வெளி ஒளியியல் தொடர்பு

உயர் துல்லியமான கோண அளவீடு

அளவுருக்கள்



தயாரிப்பு வகை

நான்கு கால்பகுதி PIN ஒளியியல் கண்டறிதல் தொகுதி

அளவுரு

ஆர்-க்யூபிடி-பி-20கே

ஆர்-க்யூபிடி-பி-20எம்

ஆர்-க்யூபிடி-ஏ-20கே

ஆர்-க்யூபிடி-ஏ-20எம்

கண்டறிப்பான் வகை

Si/PIN

InGaAs/ PIN

ஒளி உள்ளீடு

இலவச இடம்

இலவச இடம்

அலைநீள வரம்பு

400~1100nm

800~ 1700nm

பதிலளிப்பு

0.64A/W@900nm

0.9A/W@1550nm

ஒளி உணர்திறன் மேற்பரப்பின் விட்டம்

7.98 மிமீ

3 மிமீ

அலகு இடைவெளி

42um

45um

45um

அலைவரிசை அகலம் (3dB)*

>20KHz

>20MHz

>20KHz

>20MHz

மாற்று ஆதாயம்*

100K V/W@900nm

2.5KV/W@900nm

10KV/W@ 1060 nm

10K V/W@ 1060 nm

எழுச்சி நேரம்

17 அமெரிக்க

35ns

17 அமெரிக்க

18ns

நிறைவுற்ற ஒளியியல் சக்தி*

50uW

2mW

0.5 மெகாவாட்

0.5 மெகாவாட்

இணைப்பு முறை

DC இணைப்பு

DC இணைப்பு

DC/AC இணைப்பு

வெளியீட்டு மின்மறுப்பு

50Ω

50Ω

50Ω

மொத்த வெளியீட்டு இரைச்சல் மின்னழுத்தம்*

<1mVpp

<5mVpp

<2mVpp

<30mVpp

அதிகபட்ச வெளியீட்டு மின்னழுத்தம்

5V

இயக்க மின்னழுத்தம்

DC 12V @<150mA

சமிக்ஞை வெளியீட்டு போர்ட்

J30J DB15 இணைப்பி, SMA இடைமுகத்திற்கான அடாப்டர் பலகையுடன் பொருத்தப்பட்டுள்ளது.

அளவு

58x42x20மிமீ

விருப்பத் துணைக்கருவிகள்

காட்டி அளவுரு
சேனல்களின் எண்ணிக்கை நான்கு
அதிகபட்ச உள்ளீட்டு சமிக்ஞை அலைவரிசை 10KHz
மாதிரி விகிதம் அதிகபட்சம் 4K SPS
தரவு புதுப்பிப்பு அதிர்வெண் வழக்கமான 10Hz, அதிகபட்சம் 4KHz
உள்ளீட்டு மின்னழுத்த வரம்பு ±5V
ADC பிட்கள் 16பிட்
ADC மாற்றத்தின் நேரியல் அல்லாத தன்மை ±0.2 LSB
தரவு பரிமாற்ற இடைமுகம் இயல்புநிலை USB 2.0, விருப்பத்தேர்வாக RS232
மின் வழங்கல் மின்னழுத்தம் +5V, மினி USB இடைமுகம்
மின் நுகர்வு <1W
இயக்க வெப்பநிலை -10℃ முதல் +50℃ வரை
சேமிப்பு வெப்பநிலை -20℃ முதல் +80℃ வரை
இயந்திர பரிமாணங்கள் 90மிமீ*70மிமீ*16மிமீ

வளைவு

சிறப்பியல்பு வளைவு

ஆர்டர் செய்யும் தகவல்கள்

ROF QPD X X
நான்கு-கால் பகுதி ஒளி உணரி கண்டறிப்பான் வகைAPD பின் பதில் அலைநீளம்: A-400-1100nm

B-800-1700nm

உங்களுக்குச் சிறப்புத் தேவைகள் இருந்தால், எங்கள் விற்பனையாளரைத் தொடர்பு கொள்ளவும்.
